Willkommen auf einer weiteren Website der Heizmantel-Digitalisierung. Hier findet man alles an Infos zum Thema Funktion, Aufbau, Handhabung usw. die das Arbeiten sowie den Umgang im Labor und anderen Anwendungen erleichtern. ( Empfehlung Desktopmodus! )

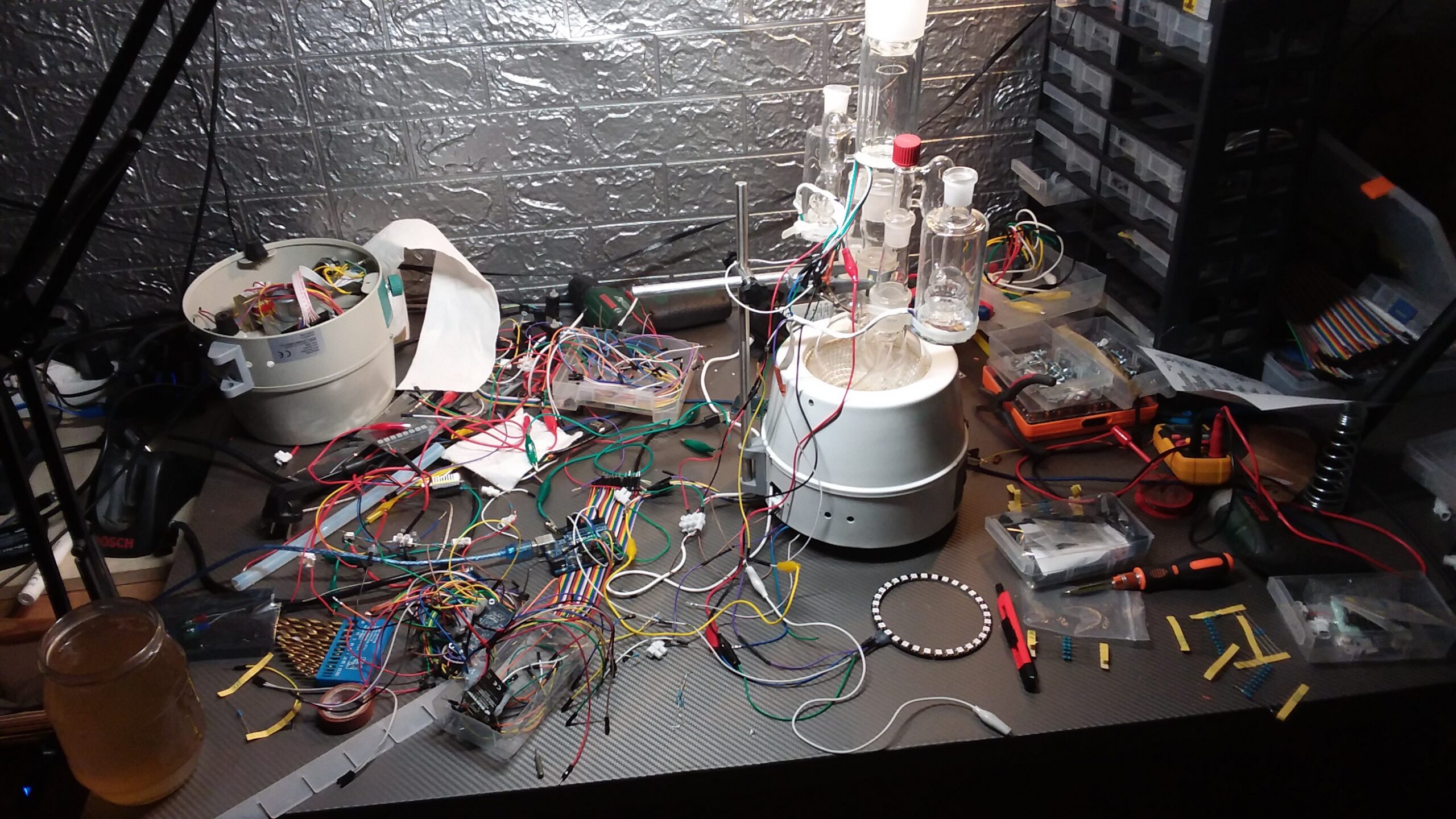

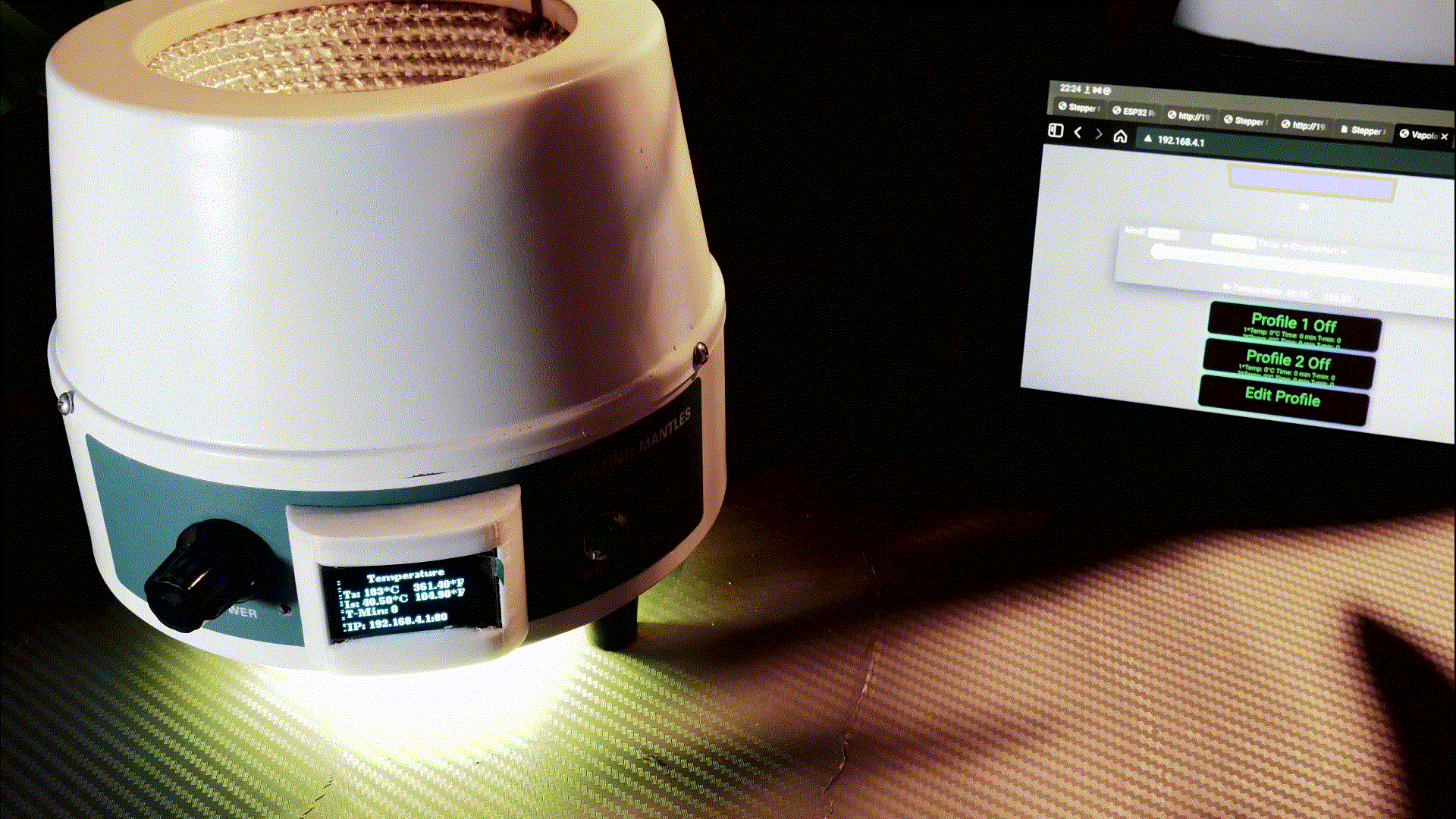

Auf dem ersten Blick fällt auf, das es nun möglich ist, anhand der farbigen Unterbodenbeleuchtung zu erkennen, wie das Gerät gerade arbeitet.

weiß leuchtend: Das Gerät befindet sich abgekühlt im Betriebsmodus.

gelb pulsierend: Der Heizmantel hat die Hälfte der vor eingestellten Temperatur bereits erreicht

orange pulsierend: Der Heizmantel hat die dreiviertelte vor eingestellte Temperatur erreicht

rot pulsierend: Das Gerät hat über 90° der eingestellten Temperatur erreicht oder heizt nach

blau–rot pulsierend: Das Gerät kühl aus der eingestellten Höchsttemperatur ab

blau–orange pulsierend: Der Heizmantel hat sich bereits unter die dreiviertelt zuvor eingestellte Temperatur abgekühlt

blau–gelb pulsierend: Der Heizmantel hat sich beriets um die Hälfte abgekühlt

blau pulsierend: Das Gerät befindet sich unter 40°C

( Änderungen und weitere Individualisierungen möglich )

Das Gerät kann sowohl manuell mit dem Drehschalter / Drehregler ( Potentiometer ) eingestellt werden, das rechts eine grüne Lampe je nach (Heiz-)Leistung in verschiedenen Helligkeitsstufen leuchtet…

Der QR-Code Scan erspart lediglich die manuelle Wlan-Passworteingabe

..sowie auch digital über das Handy, dem Tablet oder Computer ( Browser des Geräts ) angesteuert werden.

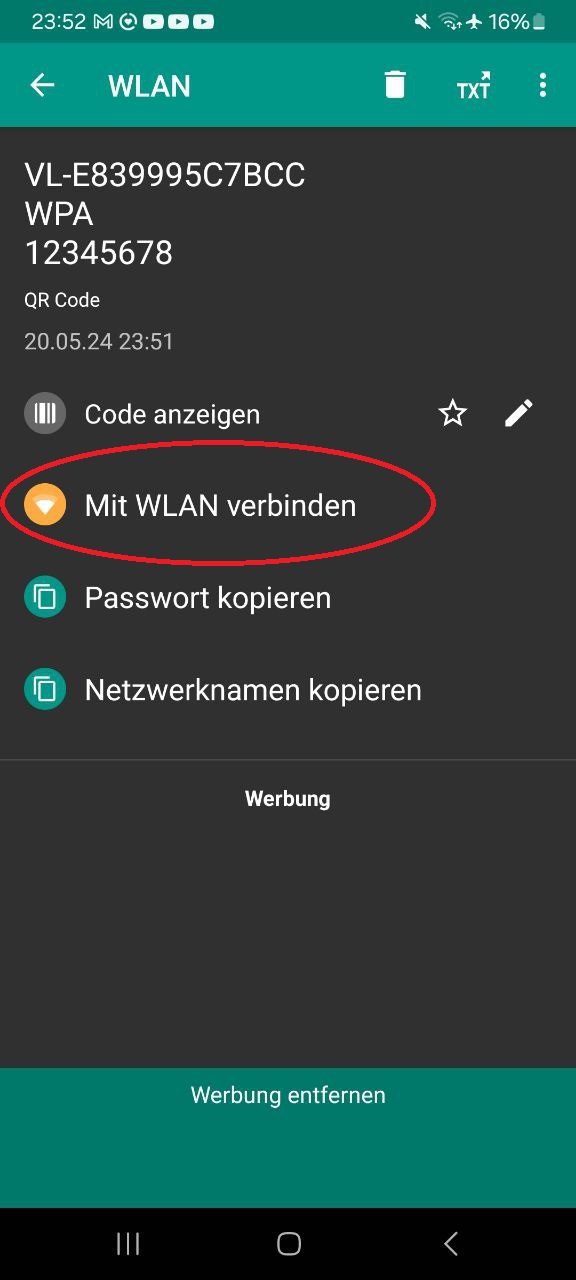

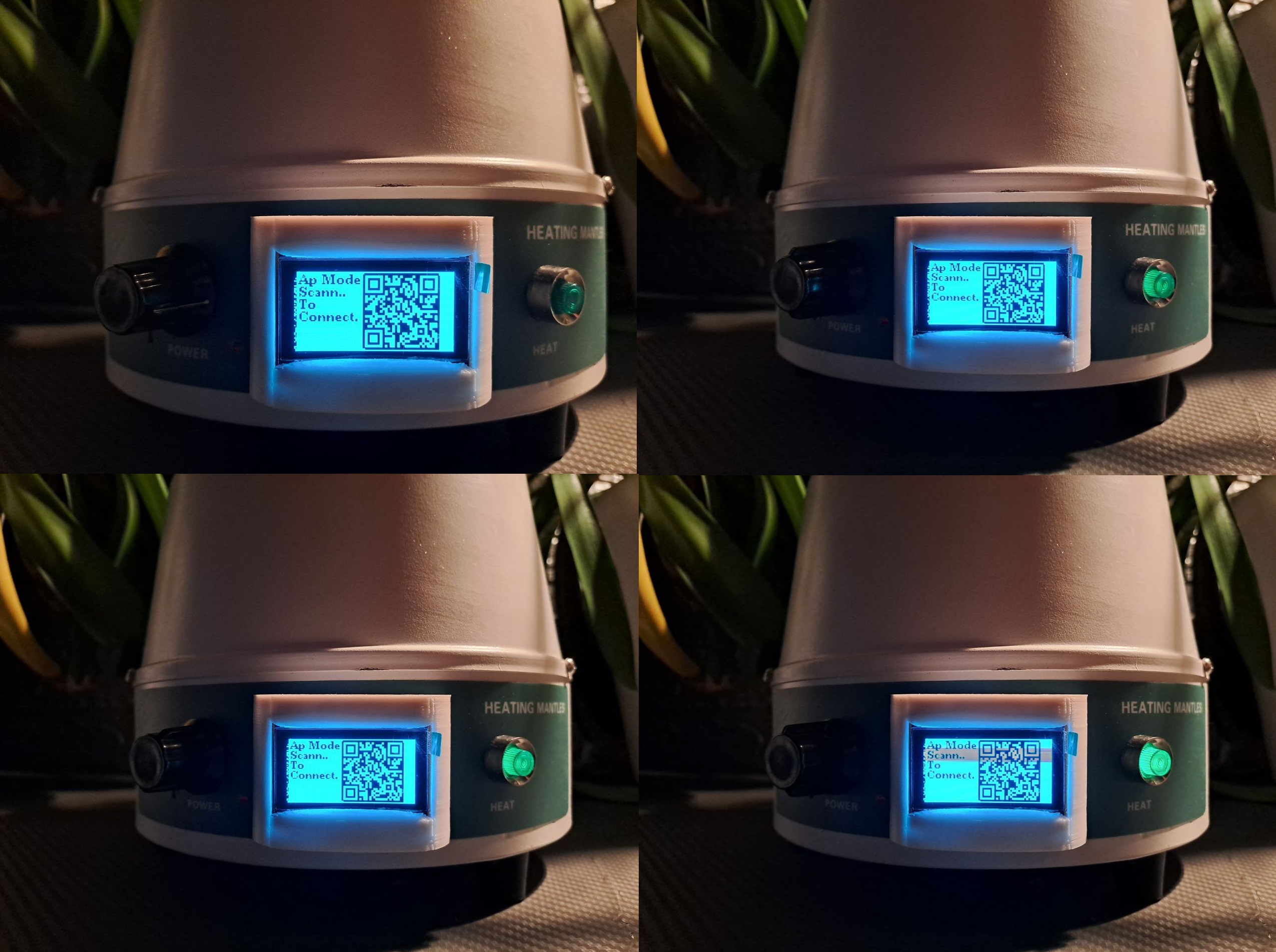

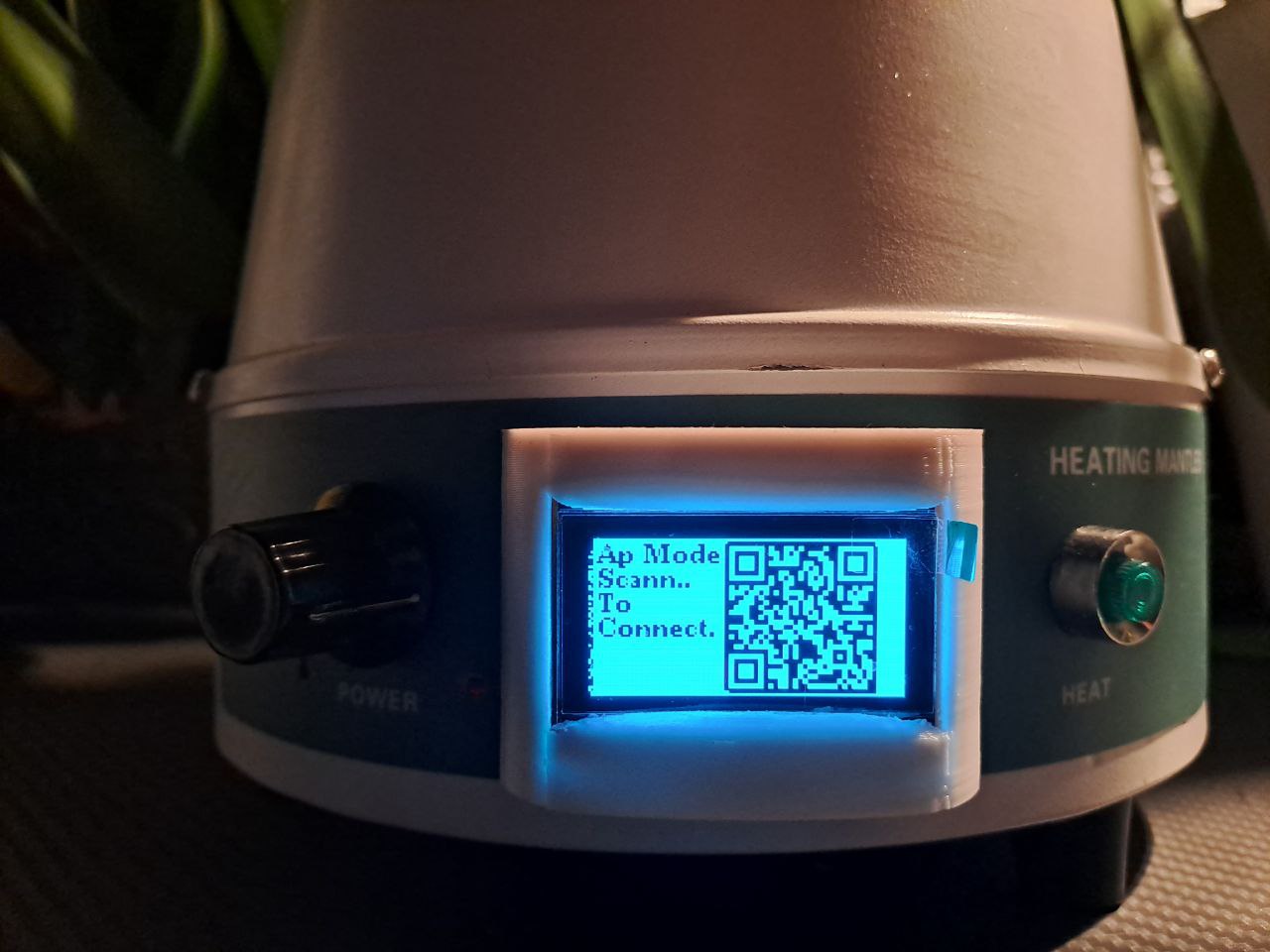

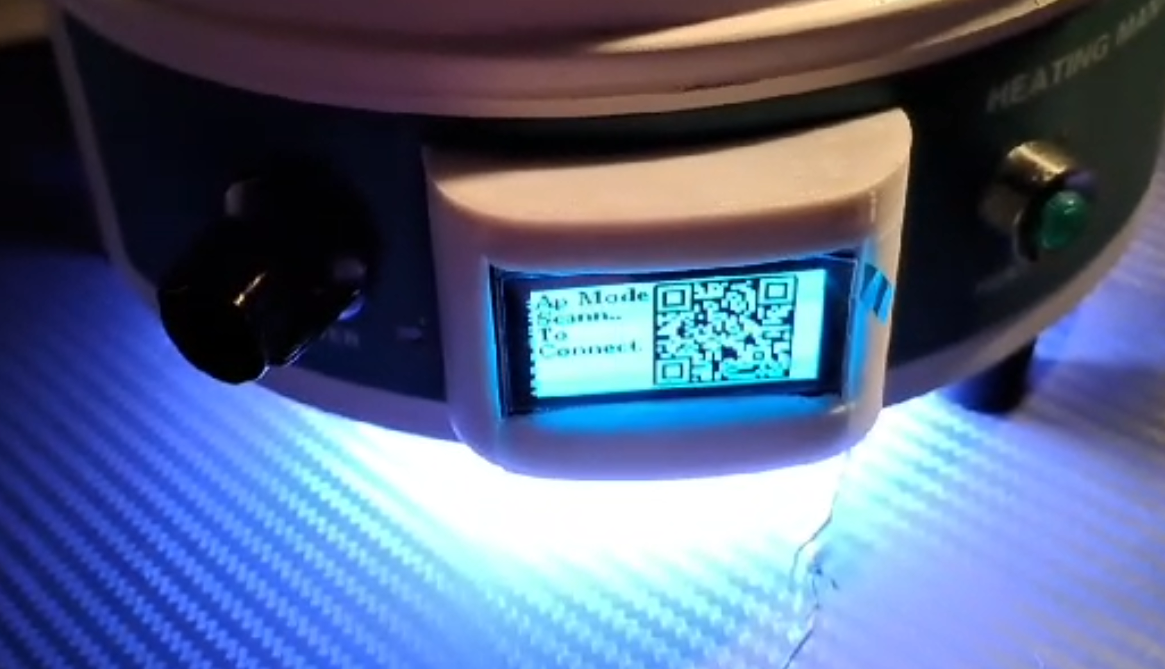

Man verbindet sich bequem mit einer QR-Code Scanner App mit dem angezeigten QR-Code auf dem Display des Heizmantels.

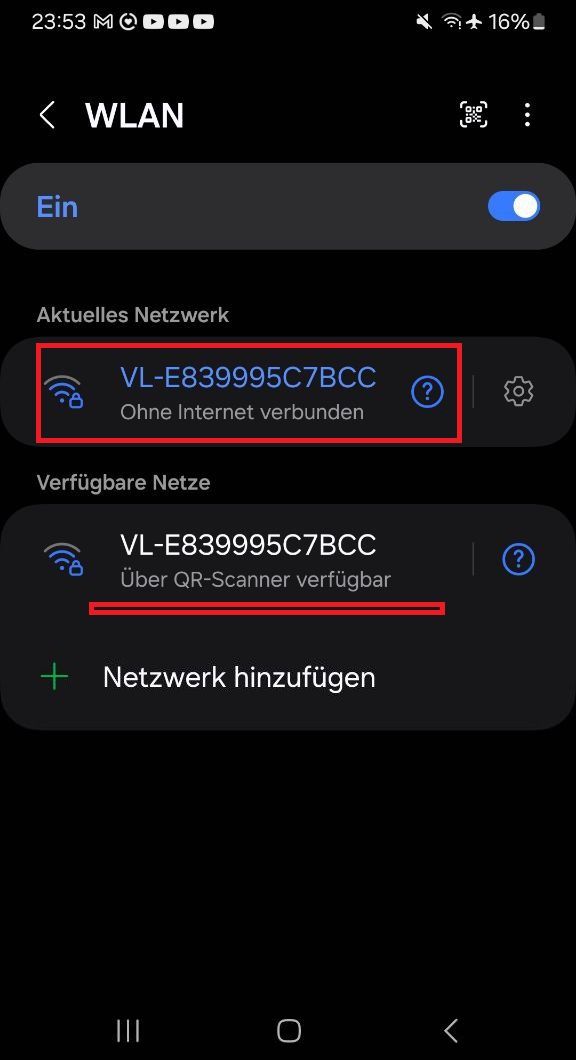

Natürlich ist es auch möglich das Wlan einfach direkt zu suchen, um sich dann manuell zu verbinden:

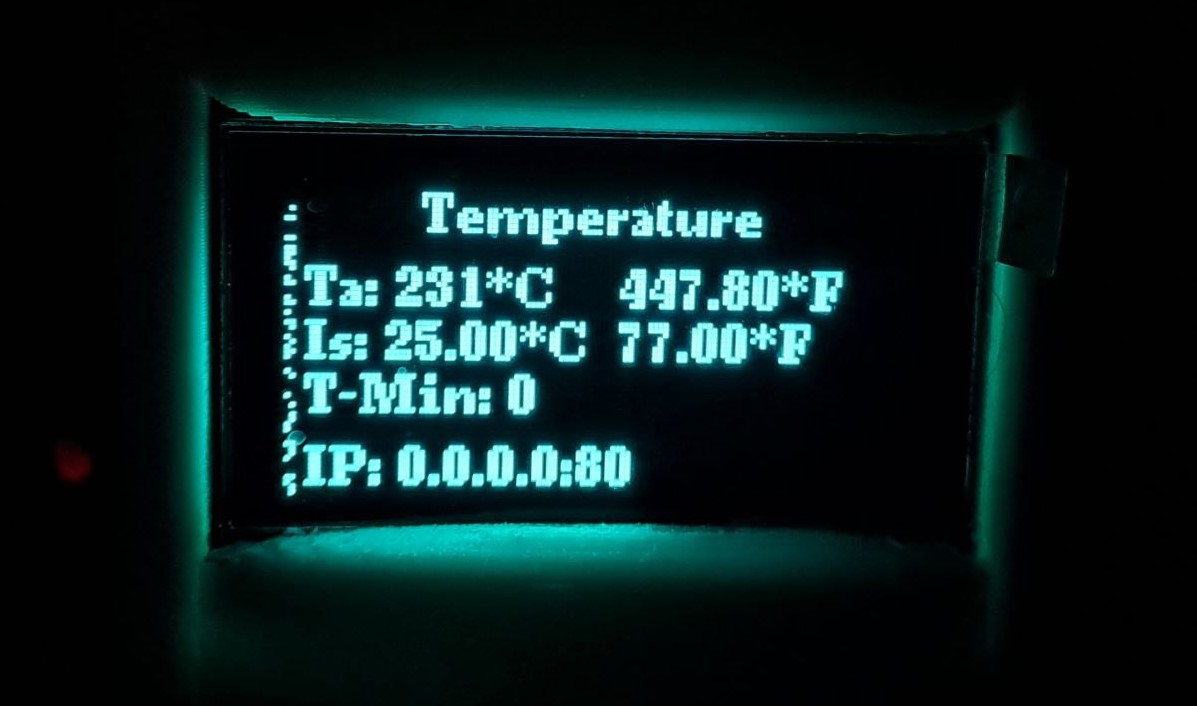

Im Display des Heizmantels wird dann die IP Adresse in der untersten Zeile angezeigt, die man dann wiederum einfach im Browser seiner Wahl eintippt und aufruft ( im Regelfall die 192.168.0.1 )

Danach erfolgt die Weiterleitung auf diese Benutzeroberfläche.

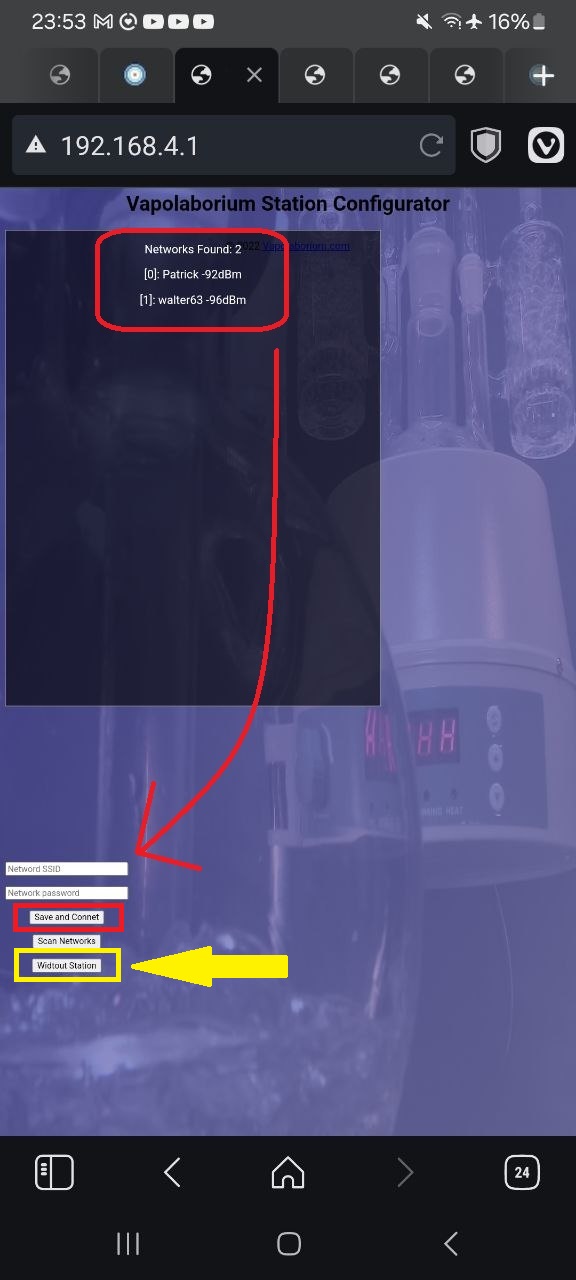

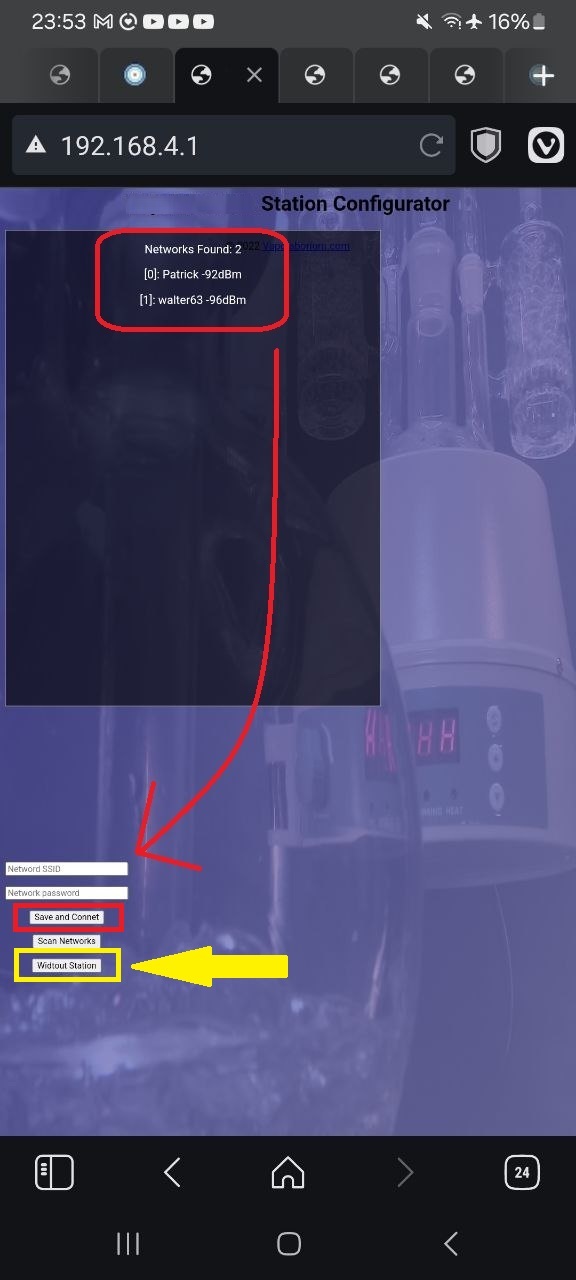

hier werden automatisch die ersten Sekunden alle verfügbaren Wlan-Netzwerken in der Umgebung abgesucht. ( rot eingekreiste Markierung im Bild ) hier hat man die Möglichkeit das passende Wlan anzuklicken ( die SSID ) um dann nur noch das WLan Passwort einzugeben, um danach auf „Save und Connect" ( roter Pfeil ) zu klicken, damit der Heizmantel sich mit dem Router ( AP = Access Point ) verbindet.

( Danach bekommt der Heizmantel eine neue IP zugewiesen, und man befindet sich im Station Mode. Dies hat den Vorteil, das man mit mehreren Handys, Computern, Tablets etc. auf de Heizmantel zugreifen kann, um diesen somit leichter und angenehmer zu überwachen ( Monitoring ), fernzusteuern (Remote ) etc.

Es ist jedoch auch möglich auf dem untersten Button ( gelbe Markierung ) sich über „Without Station" direkt in den App Modus zu geelangen, das nur eine direkte Verbindung mit dem Endgerät ( Handy, Tablet, Computer ) hergestellt wird.

(Nur über den Station Modus am Router erfolgen die OTA's ( Over-The-Air ) -> Update's)

Sobald man sich mit eines der beiden verbunden hat, kanns auch schon direkt losgehen:

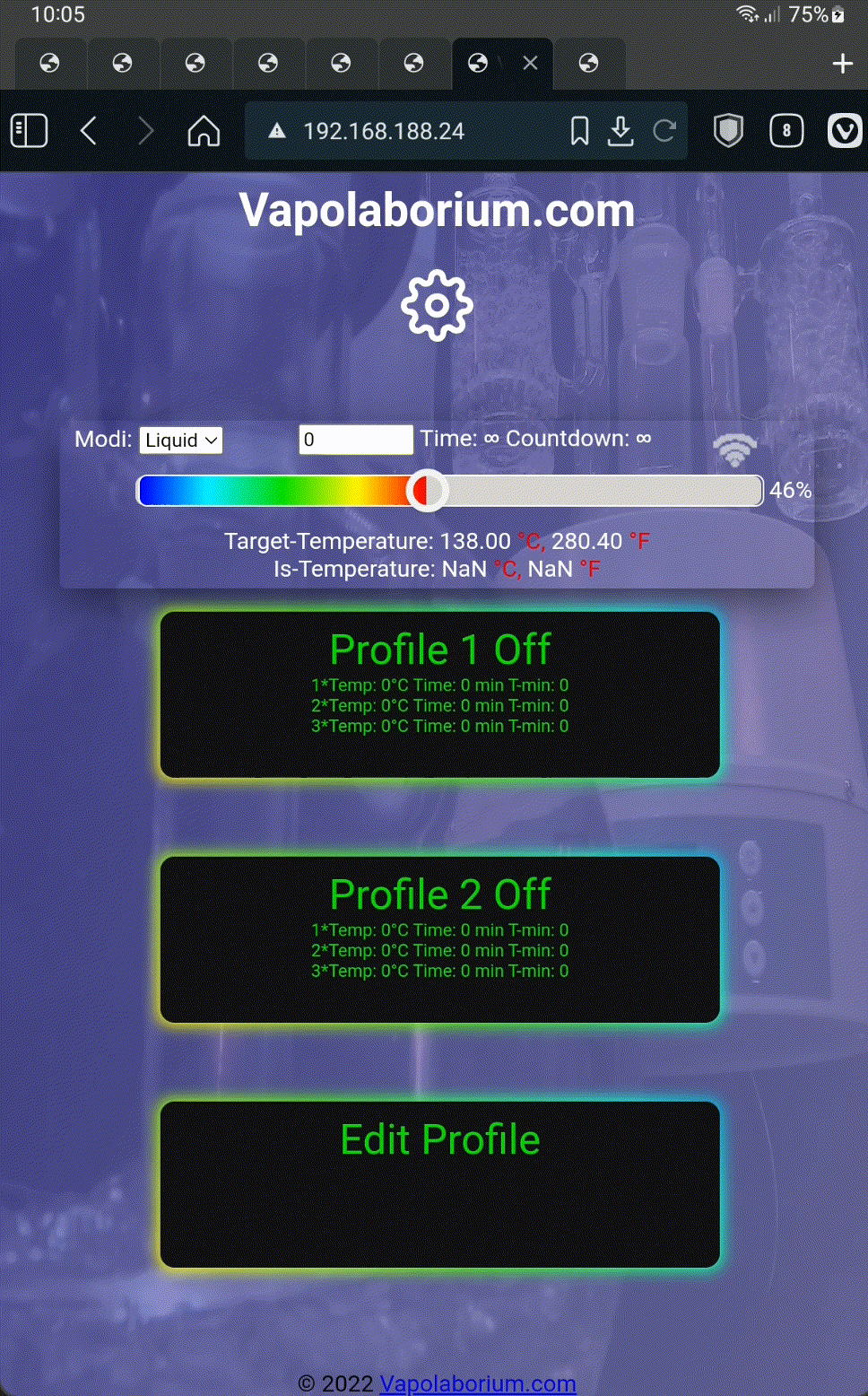

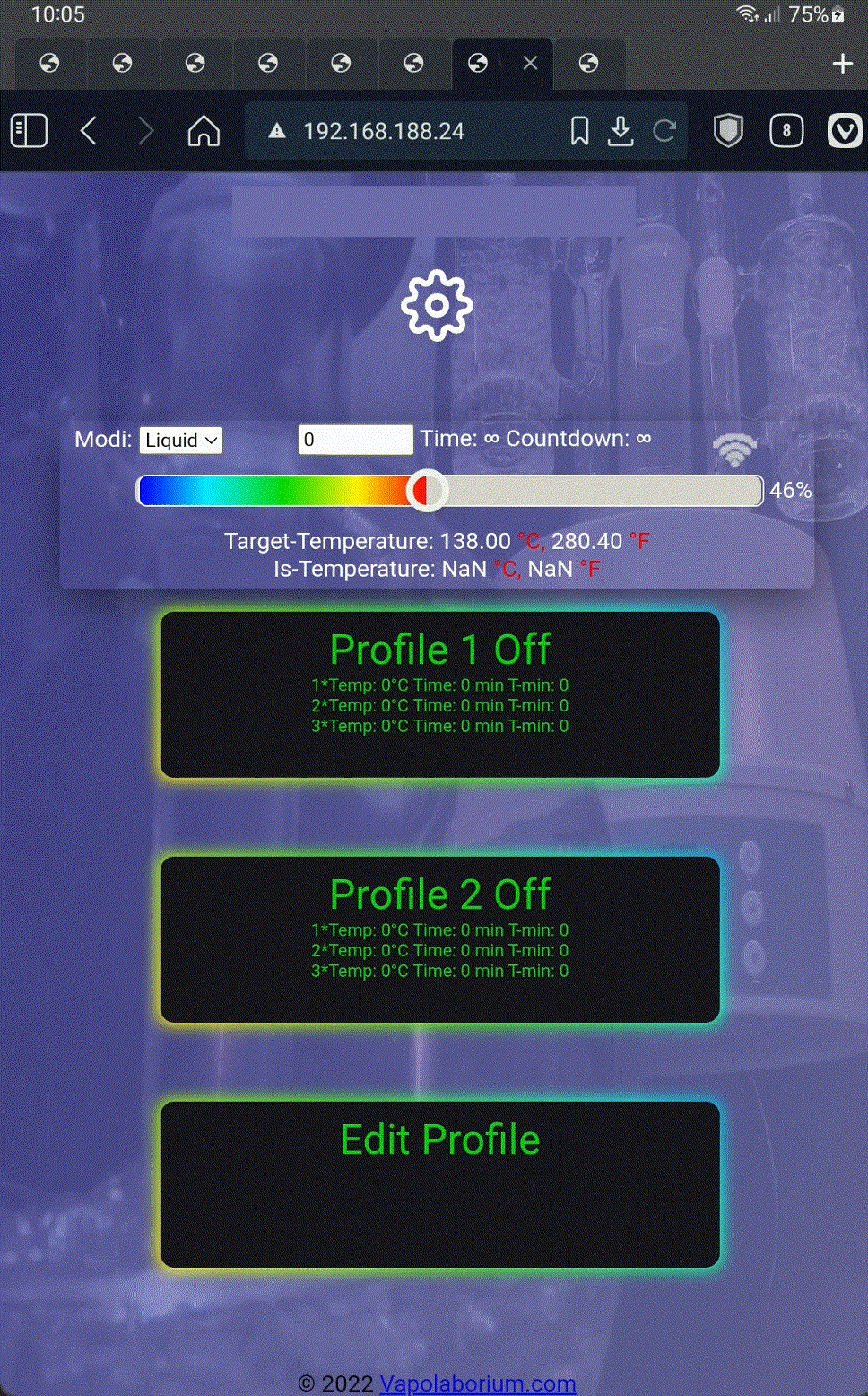

Über den Slider hat man die Möglichkeit sehr schnell die gewünschte Temperatur einzustellen.

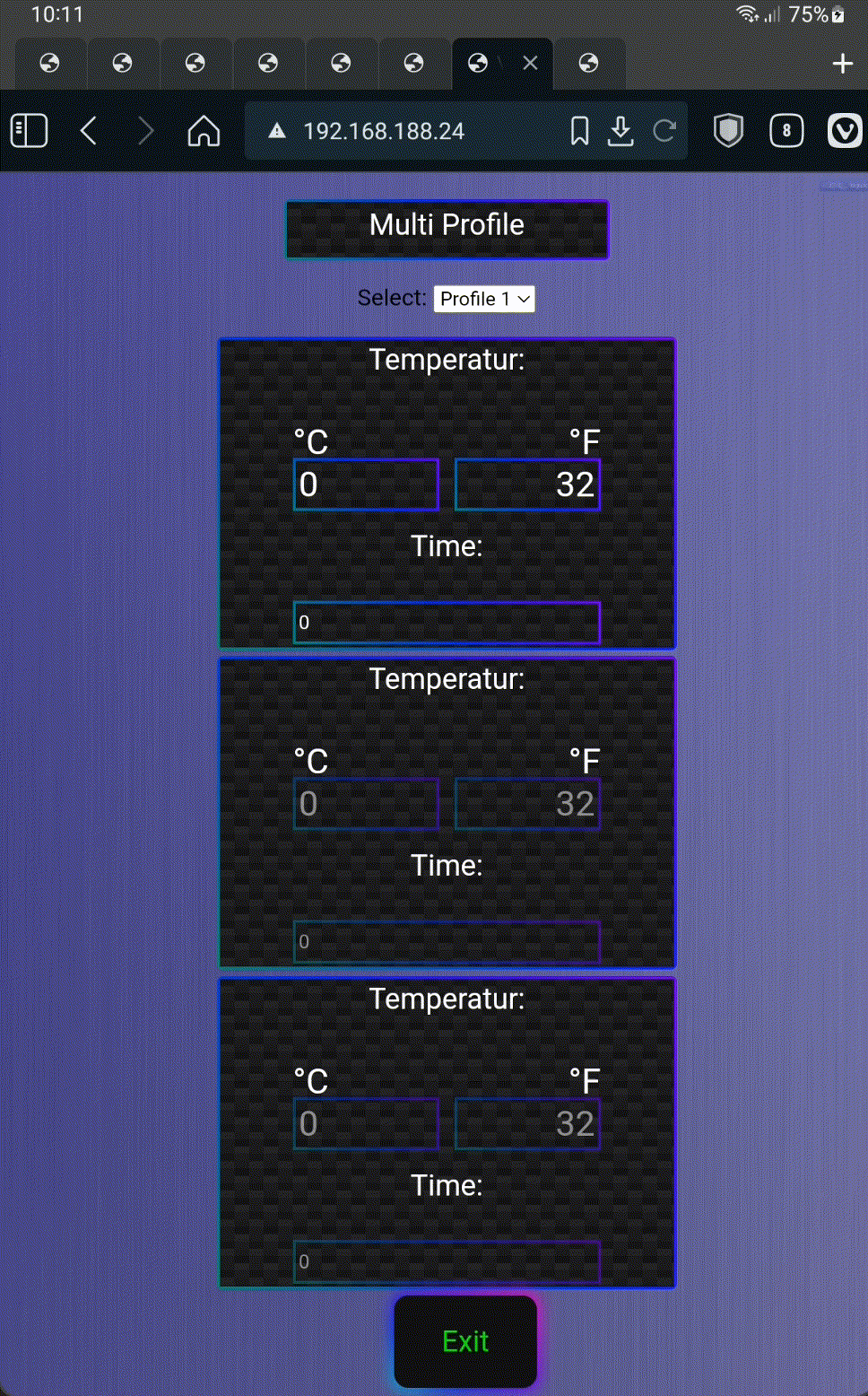

Über die einzelnen Profile lassen sich individuell Temperatur- & Zeitintervalle setzen, z.B.: 160°C für 38 min,

danach

190°C für 52 min,

danach

220°C für 220 min

Die Modi lassen eine Temperaturmessung extern ( an der Heizspirale ) sowie intern mit Flüssigkeit oder Luft zu.

1. Es ist möglich die manuelle Temperatursteuerung über den Drehregler / Potentiometer sowie parallel zeitgleich die digitale anzuwenden.

2. Grundsätzlich wird auch zu anfangs empfohlen, nur eine der beiden Steuerungen zu verwenden.

3. Die digitale Steuerung kann den Potentiometer NICHT abschalten. Nur weiter anpassen und nachheizen, z.B.: mit dem Drehschalter wird eine Temperatur von 200°C eingestellt. mit der digitalen eine Temperatur über den Handybrowser von 250°C. -> Die digitale Steuerung heizt über den eingestellten Wert des Potentiometers auf 250°C hinaus. ( Sollten aber die Zeitintervalle der eingestellten Profile ablaufen, so fällt dann im Anschluss die Temperatur nicht tiefer als auf die 200°C des manuell eingestellten Potentiometers.

4. Die Manuelle Steuerung des Drehreglers / Potentiometers kann der digitalen Steuerung überliegen. Was heißt das genau? Wenn der Drehschalter auf 90% mit ca. 450°C+ gestellt wird, aber die digitale Steuerung nur auf 200°C schaltet die digitale Temperatur bei 200°C ab, und es heizt über diesen eingestellten Wert im Browser durch den Drehregler hinaus.

„Factory Reset" -> setzt das Gerät zurück auf den Werks-Einrichtungszustand

„Export Settings" -> speichert die eingestellten Profile auf dem Gerät

„Import Settings" -> lädt die eingestellten Profile aus dem Gerät

„RGB Settings" -> steuere bis zu 999 LED's über die App am Heizmantel

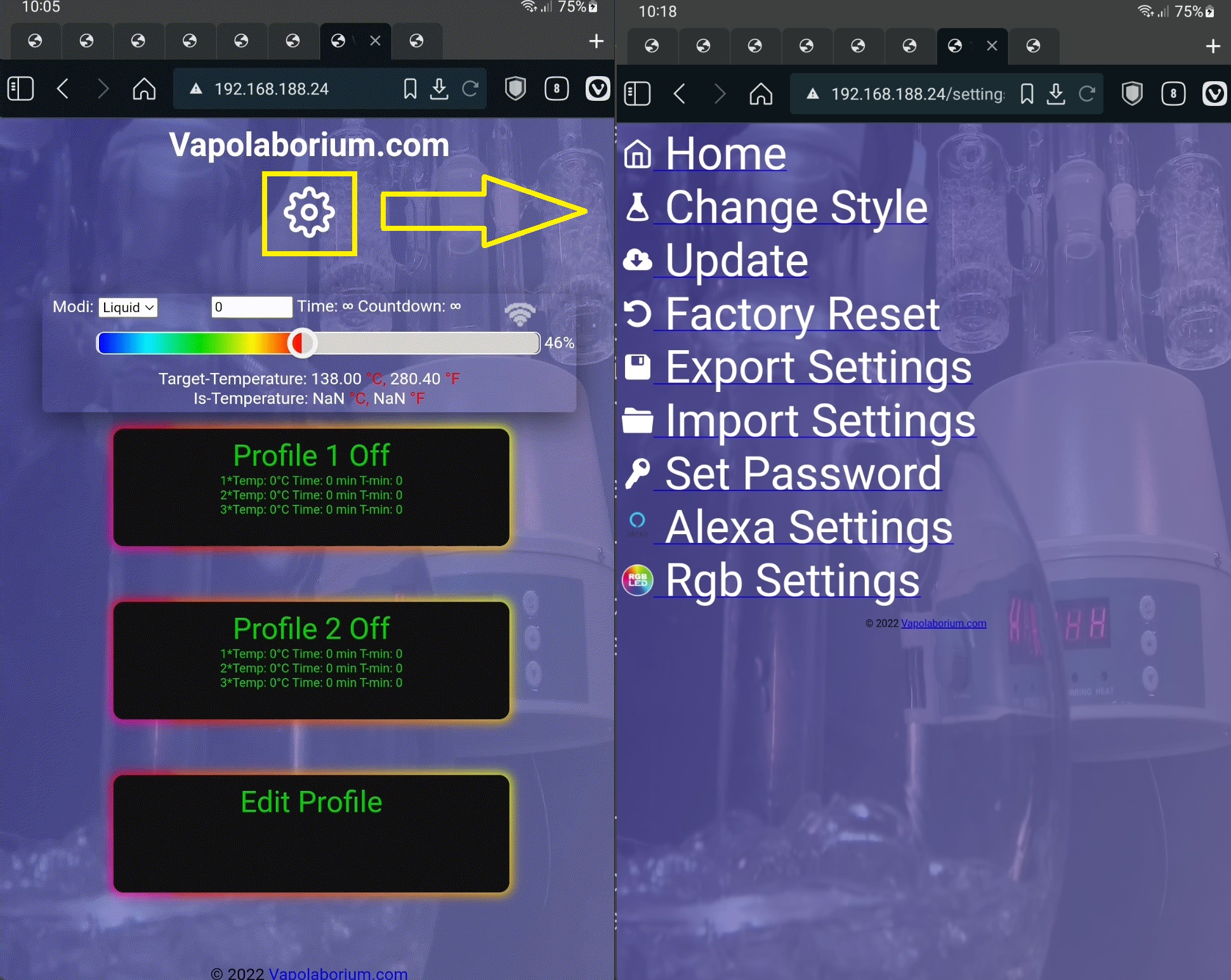

Auf der Benutzeroberfläche kann man durch drücken des Zahnradsymbols (gelbe Markierung) ins Untermenü ( für noch weitere Individualisierungen ) gelangen.

„Home" -> führt wieder auf die Startseite nach der Einrichtung.( links im Bild zu sehen wo u.a. Temperatur und Zeit eingestellt werden kann)

„Change Style" -> hier wird es andere Themen / optische Benutzeroberflächen noch geben

„Update" -> das OTA (Over-the-Air) Updated den Heizmantel auf den neusten Stand

„Set Password" -> dient als erweiterter Schutz für den online remote Zugriff

„Alexa Settings" -> Hier hat man die Möglichkeit den Heizmantel ins SmartHome zu integrieren und sogar per Sprachbefehl zu steuern.

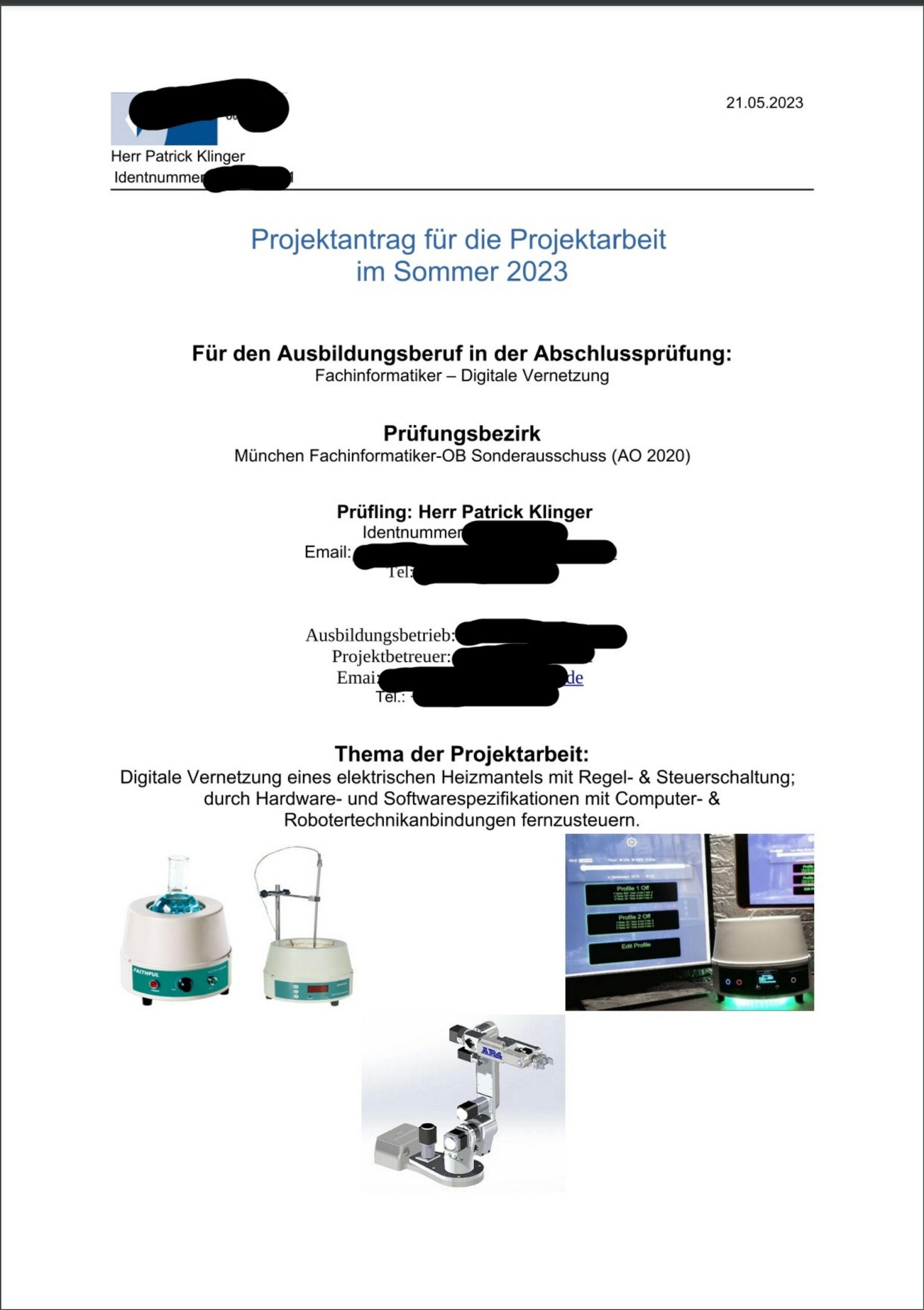

Projektarbeit IHK – Patrick Klinger, Fachinformatiker

Digitale Vernetzung
